一文读懂定宽、自适应、响应式栅格系统怎么设置

零、概要

  1. 栅格系统的必要性
  2. 栅格系统的基本概念
  3. 栅格系统的分类及计算公式
  4. 栅格系统在响应式布局中的应用
  5. 网页栅格系统的使用步骤

网页栅格系统的必要性

更专业

使设计有迹可循,具有逻辑性,同时也更规范,减少设计中的尺寸计算和无效尝试,设计师可以将更多的精力放在设计本身。

更高效

统一设计规范,减少决策时间,使沟通更高效。

布局更方便

特别是对响应式布局,能够使不同设备上呈现的界面更具统一性。

一、栅格系统的基本概念

基本组成:

  1. 栅格总宽度(W)
  2. 列(a)
  3. 水槽(i)
  4. 外边距(M)

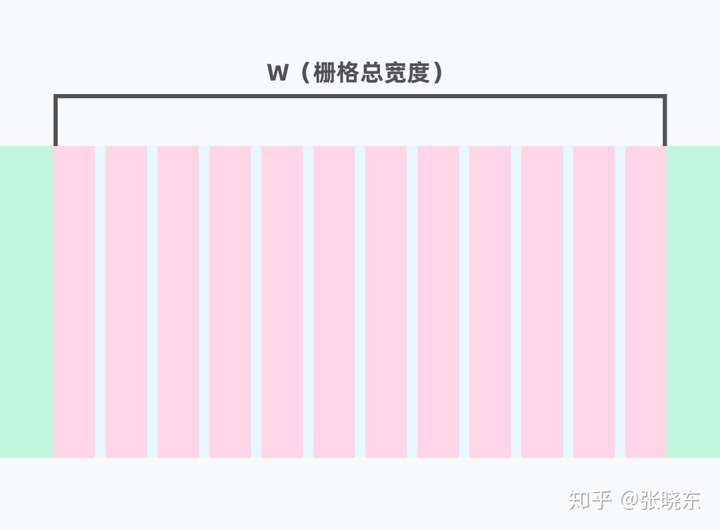

栅格总宽度(W)


栅格总宽度就是设计内容的宽度,一般来说网页的顶部和侧边导航、背景装饰元素、通栏banner和底栏(footer)可以不受栅格总宽度限制。

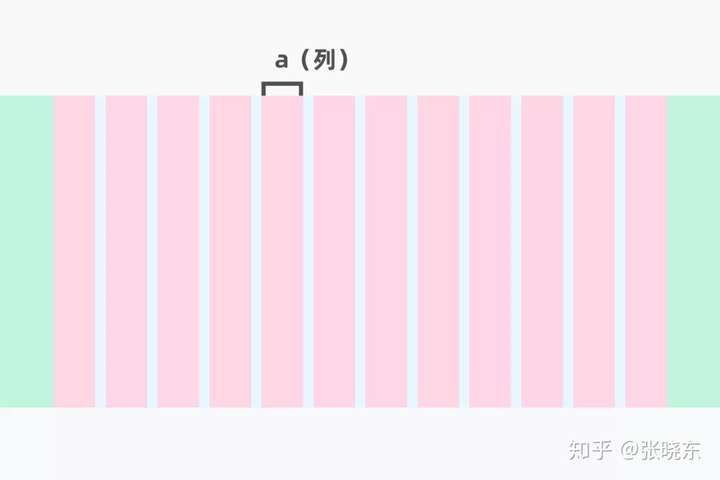

列(a)

栅格的单位,它们构成了内容宽度。最常用的12列、24列。列的宽度一般会计算得出,或直接自定义,首先要确定的是列的数目。

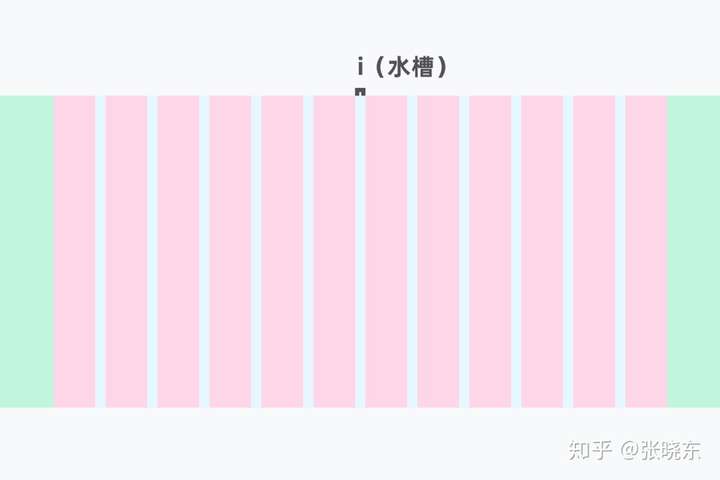

水槽(i)

水槽是列与列之间的间隔,水槽宽度越小内容越紧凑;越大留白越多,页面更有呼吸感,但水槽宽度不能比列宽大,否则不利于内容的展示。水槽内不可以放内容,不然的话使用栅格还有什么意义。

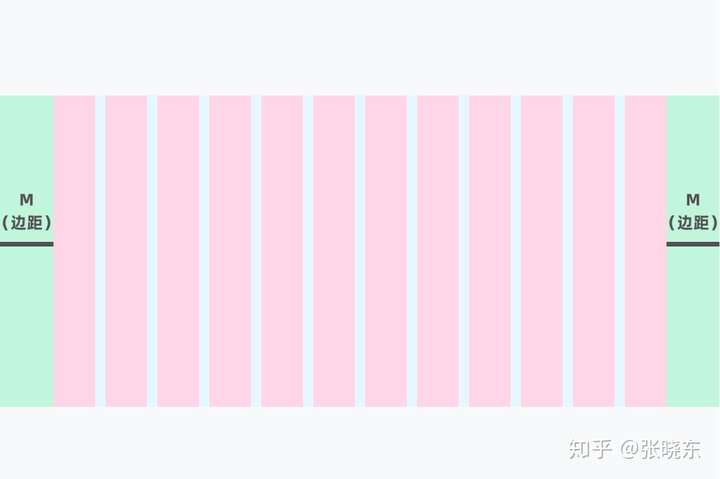

外边距(M)

是内容宽度之外的留白部分,会随着设备的宽度不同而变化。外边距一般有个安全距离,可以按照水槽宽度的(常用0.5、1.0、1.5、2.0)倍数来计算。

二、栅格系统的分类和计算公式

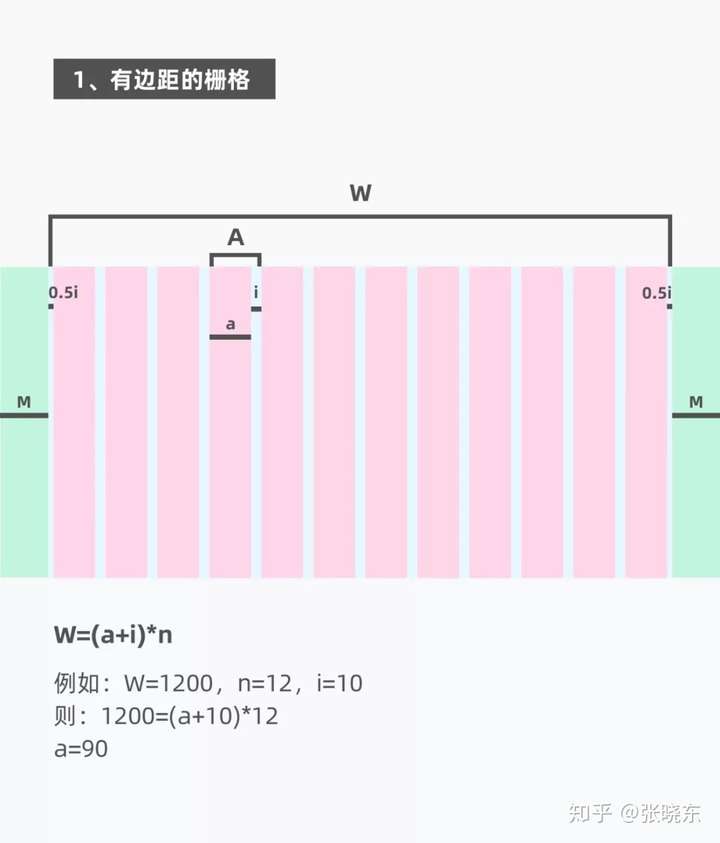

a、有边距的栅格:适合已知要设计的内容宽度(即W已知)

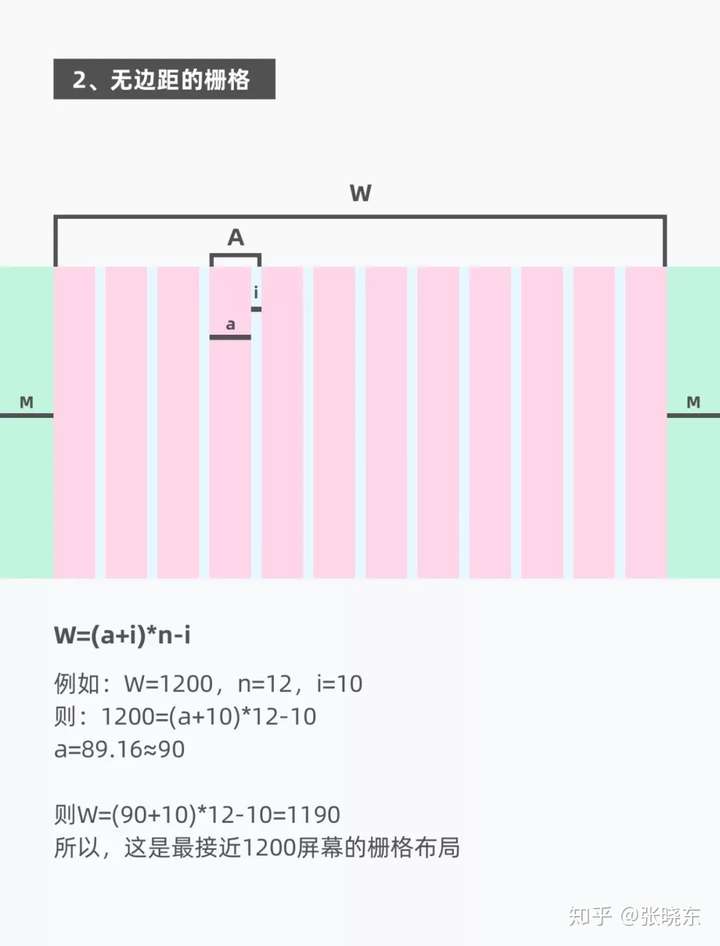

b、无边距的栅格:适合已知要适配的网页尺寸,使用最接近网页内容尺寸的栅格系统。

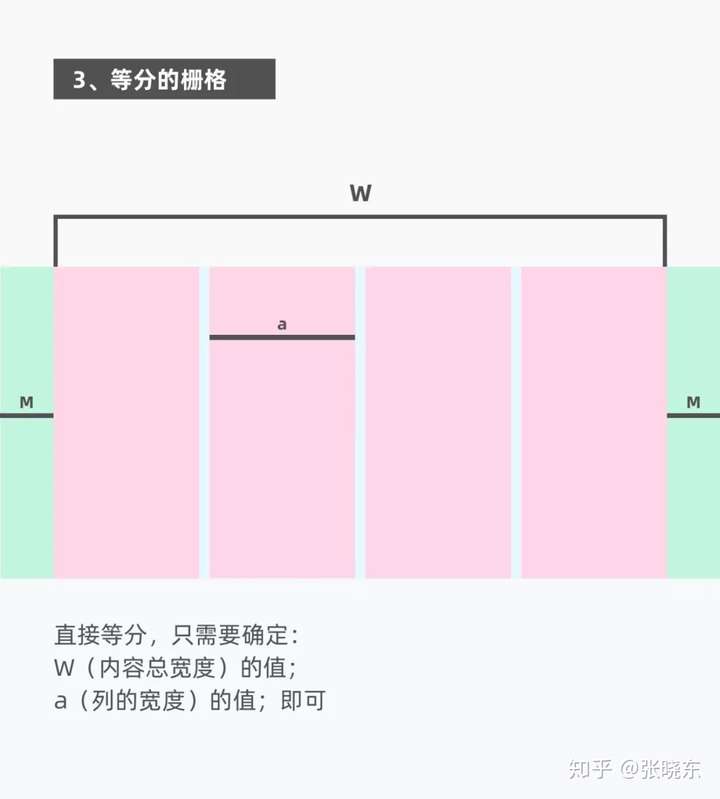

c、直接等分的网格:已知要设计的内容宽度和列宽及列的数目



三、栅格系统在响应式布局中的应用

栅格系统应用于响应式布局,有三种类型:

  1. 固定网格布局;
  2. 流动网格布局;
  3. 混合网格

在此之前有个断点的概念,需要了解一下

断点:是具有特定布局要求的预定屏幕尺寸的范围。在给定的断点范围内,布局会根据屏幕大小和方向进行调整。超出范围则相当于达到某个临界点,界面布局会发生变化。

a、固定网格布局

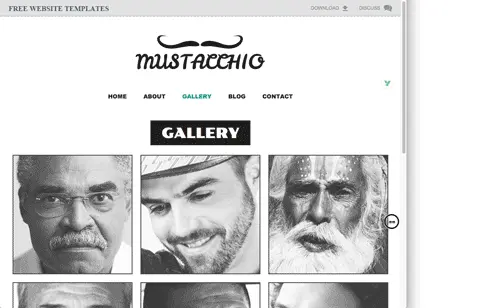

固定网格,列宽和水槽宽不会改变,只是改变列的数目,当窗口缩放时,排版布局不会发生任何改变,只有当达到一个临界值(开发那边设置好的固定的值),界面才会发生改变。在此之前界面排版都是不变的,就像一部分被切掉了。

b、流动网格布局

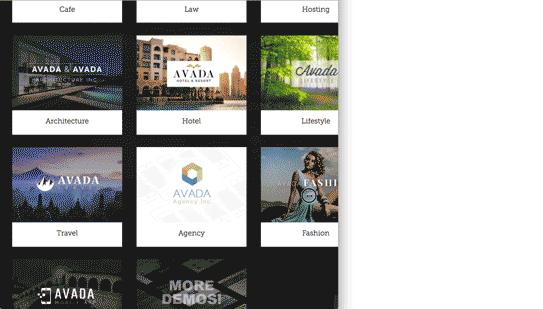

内容宽度会随着窗口的缩放而发生改变,例如图片会缩小,文本会换行。水槽的宽度不一定是固定的,可以随着页面宽度变化。

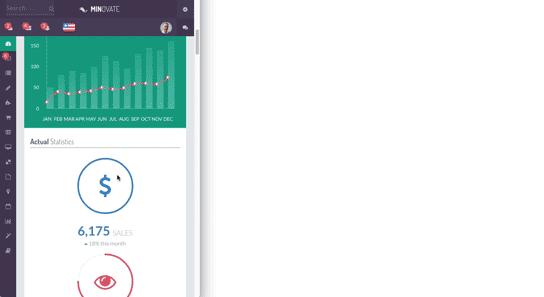

c、混合网格

即固定网格和流动网格组合的形式,常用于后台系统设计、工具型界面设计等。

例如上面的后台管理系统(dashboard)侧边栏是固定网格,右侧内容是流动网格。水槽宽度保持不变。

栅格系统的使用步骤

  1. 确定内容的总宽度W(常用的1180px、1190px、1200px、1400px)
  2. 确定栅格数目n(如果你的网页结构相对简单,则n=12即可,如果网页结构比较复杂或者具有排版的不确定性,则用n=24。)
  3. 确定水槽的宽度i(水槽宽度常用的6、8、10、15、20px)
  4. 在sketch/ps里设置上面的参数即可得到一套栅格系统

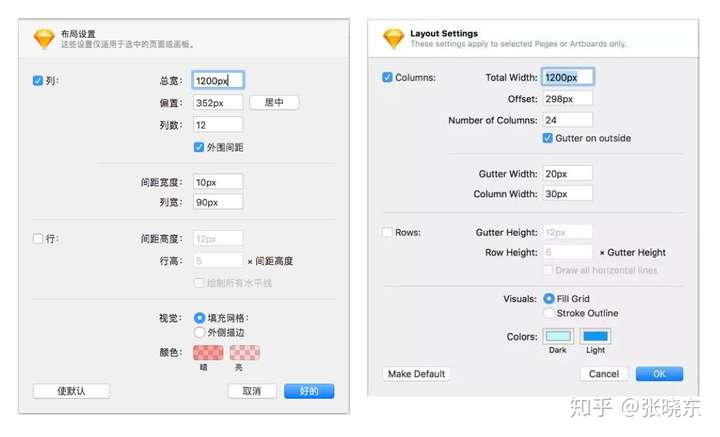

Sketch非常方便,在「视图」-「画布」-「布局设置」即可得到如下界面设置栅格系统(中文和英文对照)

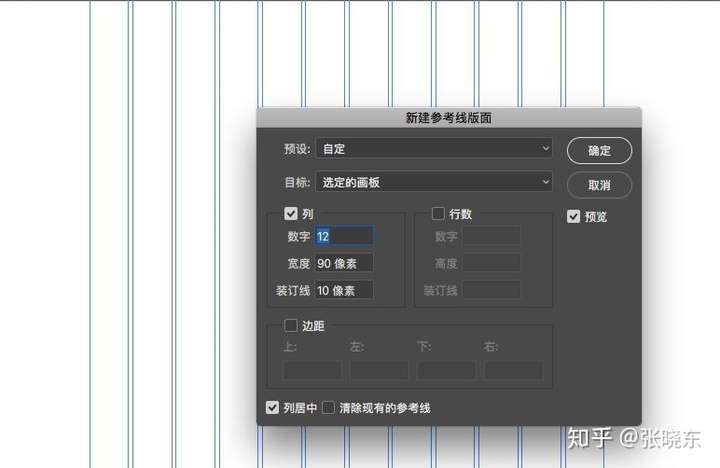

Ps中「视图」-「新建参考线版面」,虽然没有Sketch那么方便,但依然能够很方便设置出栅格系统,如图。

本文总结:

  1. 栅格系统组成:总宽度(W)、列(a)、水槽(i)、外边距(M)
  2. 计算公式:有边距网格:W=(a+i)*n;无边距网格:W=(a+i)*n-i;确定总宽度,确定列宽和数目直接等分
  3. 响应式布局三种类型:固定网格布局;流动网格布局;混合网格
  4. 栅格使用三步骤:第一步确定总宽度(W),第二步确定栅格的数目(n),③第三步确定水槽宽度(i)

其他的一些小技巧:

  1. 网页中常用100px栅格,也就是列宽与水槽的常见组合(90+10、80+20、70+30、85+15)px
  2. 网页中图片推荐使用常用比例(21:9、16:10、16:9、7:5、4:3、1:1)
  3. 栅格不是固定死的,可以自定义符合当前项目的栅格系统。

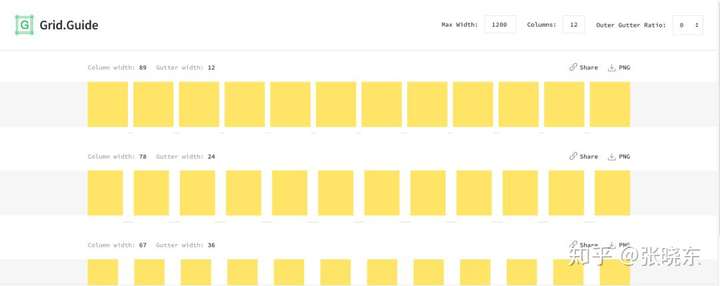

推荐一个智能生成栅格系统的网站http://grid.guide/

有了这个省去了很多计算的过程,可以直接下载下来png格式,放到软件里面直接拉参考线,就有了一套网格系统,是不是很方便。
